[Data Plane] 실제 데이터 전송의 핵심 역할 데이터 플레인(Data Plane)



목차

1. 데이터 플레인 기초
   •   데이터 플레인이란?
   •   주요 특징
2. 패킷 처리 프로세스
   •   입력 포트 처리
   •   스위칭 패브릭
   •   출력 포트 처리
3. 성능과 최적화
   •   성능 지표
   •   최적화 기법
4. 구현 기술
   •   하드웨어 구현
   •   소프트웨어 구현
5. 문제 해결과 디버깅
   •   일반적인 문제
   •   문제 해결 방법
   •   디버깅 도구
6. 최신 트렌드
   •   프로그래머블 데이터 플레인
   •   SmartNIC 기술
   •   차세대 데이터 플레인

---

1. 데이터 플레인 기초

1.1 데이터 플레인이란?

데이터 플레인은 네트워크 장치가 컨트롤 플레인(Control Plane)에서 설정된 정책과 라우팅 정보를 바탕으로 실제 데이터 패킷을 처리하고 전달하는 영역입니다. 다음은 주요 특징들입니다.

•   고속 패킷 처리: 하드웨어 가속과 최적화를 통해 빠르게 패킷을 전달합니다.
•   로컬 처리 중심: 컨트롤 플레인과 독립적으로 동작하며, 데이터 처리를 로컬에서 실행합니다.
•   확장성: 대규모 트래픽 처리와 병렬 처리가 가능합니다.



우선 아래 [그림]에 가장 하단에 위치한 Data Plane(데이터 플레인)은 Control Plane(컨트롤 플레인)이 내린 결정에 따라 실제 데이터 패킷(Data packet)을 전송하는 역할을 합니다. 데이터 플레인은 스위치, 라우터 같은 물리적 장비를 통해 구현되며, 이들 장비는 데이터 패킷을 처리하고 전달하죠.





[그림] SDN 아키텍처



중간에 위치한 Control Plane(컨트롤 플레인)은 네트워크에서 어떤 데이터가 어디로 가야 하는지 결정하는 역할을 합니다. 즉 Control Plane(컨트롤 플레인)은 네트워크 트래픽을 어디로 보낼지 결정하는 역할을 합니다.



가장 위에 위치한 Application Plane(응용 프로그램 계층)은 사용자에게 서비스를 제공하는 소프트웨어 애플리케이션을 말합니다. 이 계층은 SDN의 나머지 두 계층 위에 있으며, 네트워크의 다양한 리소스를 활용해 실제 사용자에게 서비스를 제공합니다. 클라우드 스토리지 서비스나 스트리밍 서비스 같은 것이 여기에 해당됩니다. 이 서비스들은 Control Plane(컨트롤 플레인)과 Data Plane(데이터 플레인)을 통해 데이터를 주고받으며, 사용자에게 콘텐츠를 제공하죠.



이처럼 세 계층은 서로 밀접하게 연결되어 있습니다. 다시 말해 Control Plane(컨트롤 플레인)이 네트워크의 전반적인 관리와 결정을 담당하면, Data Plane(데이터 플레인)은 그 결정을 바탕으로 실제 데이터를 전송하죠. 그리고 Application Plane(응용 프로그램 계층)은 이 모든 네트워크 인프라 위에서 동작하며, 최종 사용자에게 서비스를 제공합니다.





https://www.brainz.co.kr/tech-story/view/id/279#u

SDN(소프트웨어 정의 네트워크)의 주요 특징과 성공사례는?! – 기술이야기 – 브레인즈컴퍼니









---

1.2 주요 특징

•   고속성: 데이터 처리 속도는 네트워크 성능의 핵심입니다.
•   하드웨어 중심: ASIC, NPU 등을 활용해 효율성을 높입니다.
•   확장성: 다양한 트래픽 처리와 대역폭 증가를 지원합니다.

---

2. 패킷 처리 프로세스

2.1 입력 포트 처리

패킷이 네트워크에 들어올 때 처리되는 단계:

1.   물리 계층 처리: 신호 복원, 비트 동기화, 프레임 구분
2.   데이터 링크 계층 처리: MAC 주소 확인, VLAN 태깅, CRC 검사
3.   네트워크 계층 처리: IP 헤더 파싱, TTL 감소, 체크섬 재계산

---

2.2 스위칭 패브릭

스위칭 패브릭은 입력 포트에서 출력 포트로 패킷을 전달하는 과정의 핵심입니다.

스위칭 방식:

•   메모리 기반 스위칭
•   버스 기반 스위칭
•   크로스바 스위칭

성능 고려사항:

•   스위칭 용량: 총 처리 가능한 트래픽
•   패킷 지연: HOL(Head-of-Line) 블로킹 최소화
•   패킷 손실률: 혼잡 상황에서의 처리 능력





Router Architecture overview

패킷은 인풋 포트에서 아웃풋 포트로 이동하는데, 이 과정에서 switching fabric을 만난다. 또한 routing processor 가 있는데 이는 cpu처럼 control하는 역할이다.

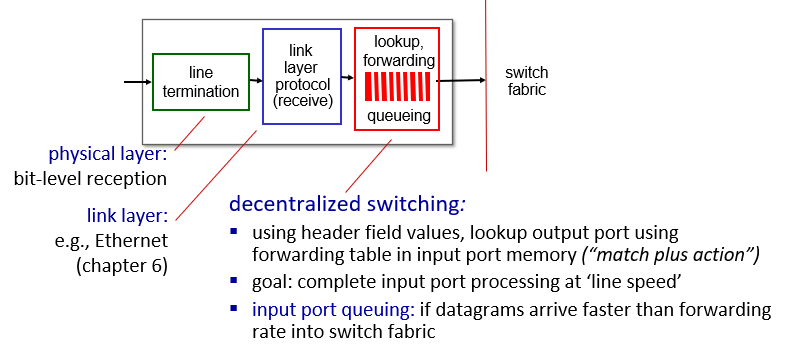

input function fabric

인풋에서 가장 중요한 기능은 lookup, forwarding 기능이다. 여기서는 헤더필드값을 이용해서 포워딩 할 아웃풋 포트를 찾아주는데 이는 match plus action이다.





• 입력 포트(input ports) : 입력 포트에서는 lookup 기능을 통해서 switch fabric의 어느 output port로 보낼지 forwarding table을 참조한다. 각 input port마다 동작하기 때문에 decentralized switching이라고 한다.
• switch fabric : 각 input port와 output port가 연결되어 있는 곳이다.
• 출력 포트(output ports) : switching fabric에서 온 패킷을 링크 계층, 물리 계층을 거쳐 output link로 내보낸다.
• routing process : routing protocol을 실행하고 forwarding table과 연결된 link 상태 정보를 관리하고 forwarding table을 계산한다.

https://2nnsv.tistory.com/146#Data%20Plane%2C%20Control%20Plane-1

[컴퓨터망] 4. Network Layer - Data Plane(개요, 라우터)





https://velog.io/@blacklandbird/Inside-Router

Inside Router







---

3. 성능과 최적화

3.1 성능 지표

•   처리량(Throughput): 초당 처리 가능한 패킷 수.
•   지연(Latency): 패킷 처리에 소요되는 시간.
•   지터(Jitter): 패킷 전송 간 지연의 변동.
•   패킷 손실률(Packet Loss): 네트워크 혼잡으로 손실된 패킷 비율.







---

3.2 최적화 기법

3.2.1 하드웨어 최적화

•   ASIC 활용: 전용 칩 설계로 병렬 처리 구현
•   메모리 최적화: 캐시 구조 개선
•   파이프라인 처리: 단계별 병렬화

3.2.2 소프트웨어 최적화

• DPDK: 고성능 패킷 처리.
• XDP: eBPF 기반 초기 패킷 필터링.
• VPP: 벡터 기반 처리.



---



4. 문제 해결과 디버깅

4.1 일반적인 문제

•   패킷 드롭: 혼잡이나 큐 오버플로우로 발생.
•   성능 저하: 리소스 부족 또는 알고리즘 비효율.
•   버퍼 오버플로우: 높은 트래픽으로 인한 메모리 초과.



4.2 문제 해결 방법

1. 문제 식별

•   패킷 캡처(Wireshark, tcpdump 활용)
•   로그 수집 및 분석

2. 원인 분석

•   버퍼 상태 및 큐 길이 모니터링
•   CPU 및 메모리 사용량 분석

3. 해결책 적용

•   QoS 정책 조정
•   버퍼 크기 최적화
•   하드웨어 업그레이드



4.3 디버깅 도구

패킷 분석 도구

•   Wireshark
•   tcpdump
•   ethtool

성능 모니터링 도구

•   sar
•   netstat
•   perf

---

5. 최신 트렌드

5.1 프로그래머블 데이터 플레인

P4 언어를 활용한 유연한 패킷 처리:

•   프로토콜 독립적 설계
•   런타임 재구성 가능

---

5.2 SmartNIC 기술



네트워크 인터페이스 카드를 지능화하여 고성능과 보안을 지원.

•    DPU(Data Processing Unit): 패킷 처리 오프로딩 및 보안 기능 통합.
•    FPGA: 실시간 처리 최적화 및 동적 재구성.

•

---

5.3 차세대 데이터 플레인

•   양자 네트워킹: 초고속 데이터 전송.
•   AI/ML 기반 최적화: 실시간 트래픽 분석.
•   제로 트러스트 보안: 모든 트래픽의 보안 검증.

---

결론

데이터 플레인은 네트워크의 핵심 기능을 담당하며, 그 성능은 네트워크 효율성에 지대한 영향을 미칩니다. 현대 네트워크에서는 데이터 플레인의 최적화와 문제 해결 기술이 더욱 중요해지고 있으며, 프로그래머블 기술과 SmartNIC 같은 혁신적인 트렌드가 이를 뒷받침하고 있습니다.
