[BGP] BGP(Border Gateway Protocol) attribute_2

1.  Origin

 -해당 네트워크를 BGP에 포함시킨 방법을 표시

 -IGP, EGP, Incomplete가 있음

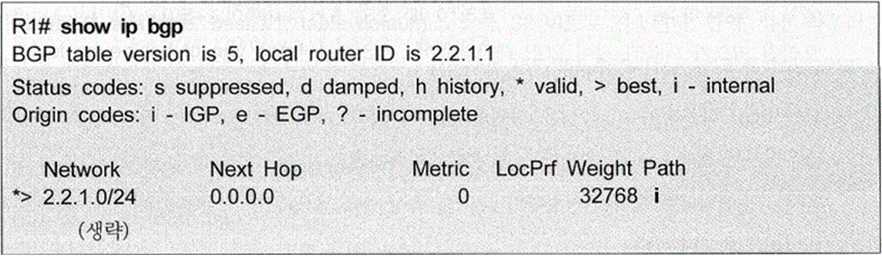

 1) IGP

  -해당 'network'를 사용하여 BGP에 포함시킨 것을 의미함





2) EGP

 -지금은 사용되지 않는 EGP라는 라우팅 프로토콜을 통하여 BGP에 포함된 것을 의미함

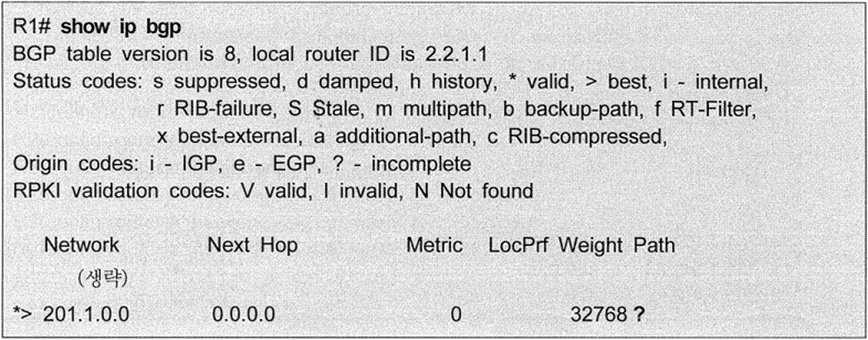

3) Incomplete

 -IGP나 EGP가 아닌 방법으로 BGP에 포함된 것을 의미하며 보통 BGP로 재분배된 네트워크를 의미함

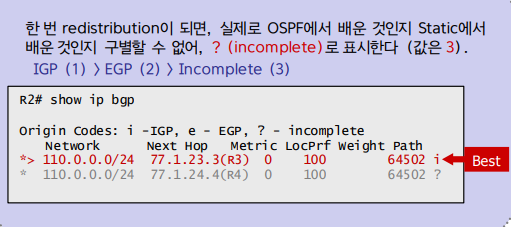

 -축약된 경로의 Origin은 축약 전의 상세 네트워크 중에서 가장 높은 순위의 것을 취함







2.  MED(Multi-Exit Discriminator)



-MED : 인접 AS에서 들어오는 경로를 조정할 때 사용,

            하나의 AS로 여러 개의 entry point가 있을 경우, eBGP에 전달, 낮은 값이 우선



1) MED 값의 결정 및 전송방법

-iBGP 네이버간에는 MED 값이 변경 없이 전송됨

-eBGP 네이버로 전송할 때는 다음과 같이 동작됨

   1) iBGP 네이버에게 수신한 MED 값은 무시하고 전송하지 않음

      수신측에서는 라우팅 정보에 MED 값이 없으면 0으로 간주

   2) 자신이 BGP에 포함시킨 네트워크의 MED 값은 전송함

      이 때의 MED 값은 해당 네트워크의 IGP 메트릭 값을 사용

→MED 값은 라우팅 테이블의 해당 네트워크 메트릭 값이 사용

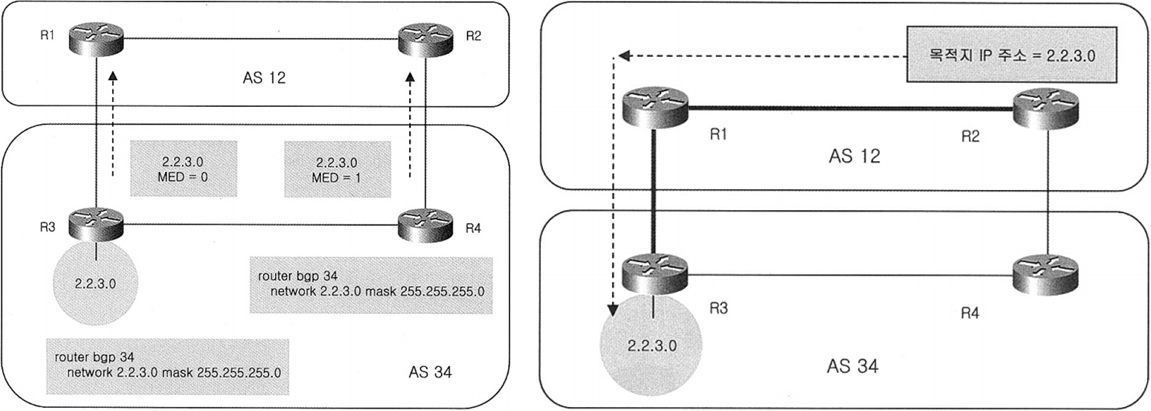

2) 최적 출구 라우팅

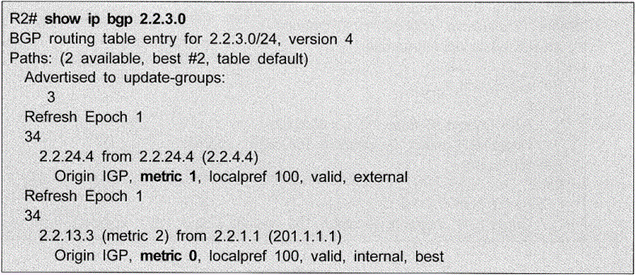

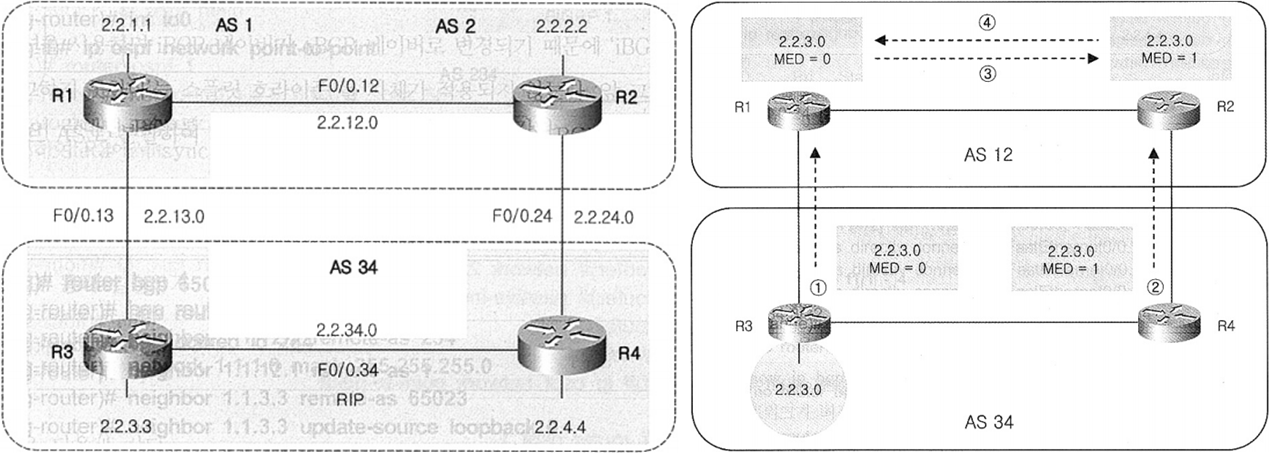

-R2에게 2.2.3.0에 대한 MED 값이 0이라고 알림

- MED 값이 낮은 R1이 우선한다는 것을 알게 됨

이미 R1에게 MED 값을 전송했으면 취소 메시지를 보내고 전송 전이면 자신의 MED 값은 R1 에게 전송하지 않음.





-동일 네트워크를 모든 경계 라우터에서 중복 지정을 해야 함

-서로 다른 값을 입력해야 함

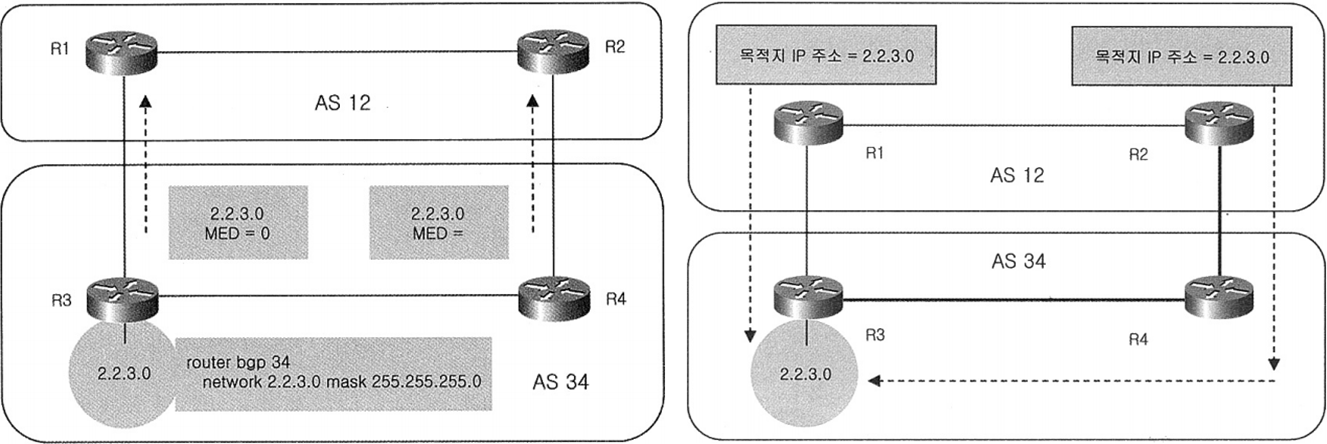

3) 근접 출구 라우팅



-네트워크를 하나의 라우터에서만 BGP에 포함시키면 됨

-0이 아니라면 같은 값을 입력하면 됨
